RG58 同轴线缆
性能指标
产品规格书 电缆名称 实芯聚乙烯绝缘同轴电缆
电缆型号 RG58
项    目 产品结构
内导体 材料 铜包铜
结构 1/0.8MM±0.05mm
标称截面 0.503mm2
绝  缘
Insulation 		材料 低密度聚乙烯
平均厚度 1.05mm
最薄点厚度 1.05mm
外径 3.0±0.20mm
屏蔽 材料 铝箔 10MM
外导体 材料 铜包铝
编织丝直径 0.12±0.003mm
编织结构 16*6/0.12mm
编织节距 26±2.0mm
编织外径 3.9±0.10mm
护  套 材料 聚氯乙烯
平均厚度 0.765mm
最薄点厚度 0.75mm
外径 .5.0±0.20mm
颜色 黑色
标  识 电缆表面印字(颜色及内容) 白色 RG58/U 50 OHM COAXIAL CABLE
项  目 产品指标
内导体最大直流电阻（20℃） ≤29Ω/km
外导体最大直流电阻（20℃） ≤19Ω/km
电容 100±10Pf/m
特性阻抗 50±5Ω
火花试验电压 2000V
试验电压 2000V
20℃时最大衰减 100 MHz 0.127dB/m
400 MHz 0.34dB /m
800 MHz 0.54dB /m
1000 MHz 0.617dB /m
1800 MHz 1.76dB /m
2000 MHz 2.69 dB /m
电缆驻波比 2000 MHz ≤1.865

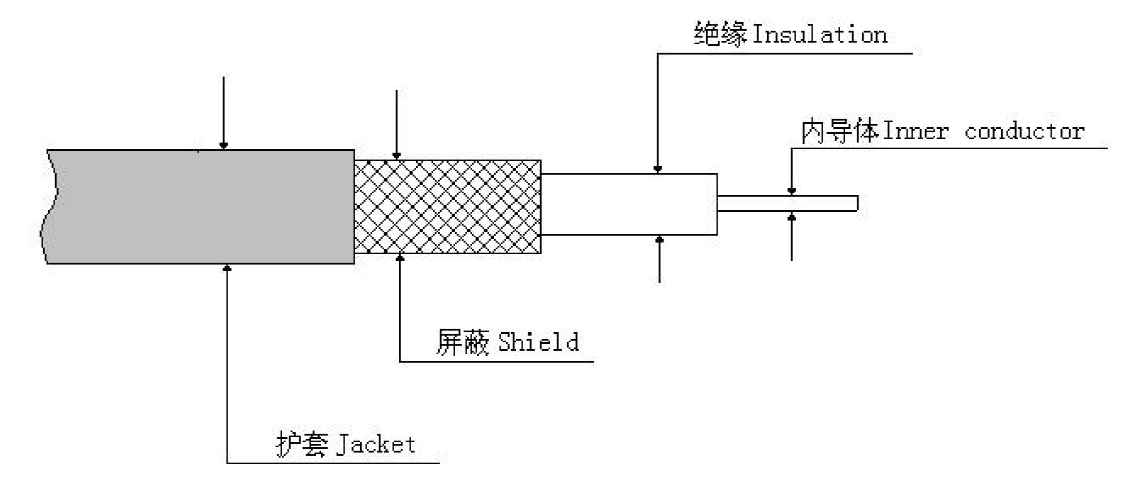

产品结构图 1741427217252.jpg
备注 环保，符合RoHS规定。
